3डी यूवी लेजर मशीन का सिद्धांत

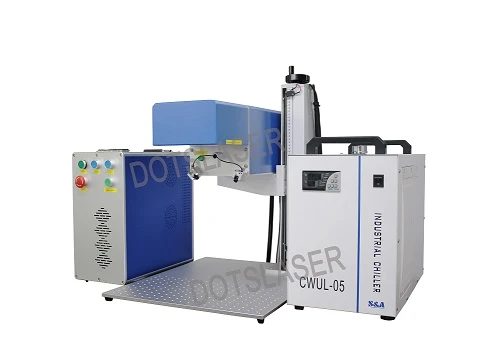

355 एनएम यूवी लेजर मशीन के "डीएस-यूवी 5" में लेजर स्रोत, नियंत्रण कार्ड, मोटर चालक और गैल्वेनोमीटर, एक एक्सवाईजेड अक्ष गैल्वेनोमीटर सिस्टम, एक ऑप्टिकल सिस्टम, एक सॉफ्टवेयर ऑपरेटिंग सिस्टम, जेड अक्ष स्टैंड और के लिए बिजली की आपूर्ति शामिल है। कार्य तालिका की सटीक स्थिति। 355 एनएम की तरंग दैर्ध्य पर लेजर रेज़ोनेटर से लेजर बीम आउटपुट को बीम विस्तारक द्वारा विस्तारित किया जाता है, जो जेड-अक्ष गैल्वेनोमीटर द्वारा स्वचालित रूप से केंद्रित होता है और फिर एक्स-अक्ष, वाई-अक्ष गैल्वेनोमीटर स्कैनिंग सिस्टम द्वारा प्रतिबिंबित होता है, जो नीचे तक पहुंचता है ऑप्टिकल फोकसिंग लेंस के माध्यम से सामग्री। कंप्यूटर नियंत्रण के तहत, एक गैल्वेनोमीटर स्कैनिंग प्रणाली तेजी से दोलन करती है, जो लेजर बीम को एक्स और वाई दिशाओं में स्कैन करती है। जिस सतह पर लेजर बीम केंद्रित है उसे चिह्नित किया जाता है। कंप्यूटर नियंत्रण के तहत निरंतर प्रक्रिया के बाद, सामग्री की सतह पर पूर्व-क्रमादेशित वर्ण और पैटर्न चिह्नित किए जाते हैं।

मुख्य पैरामीटर
