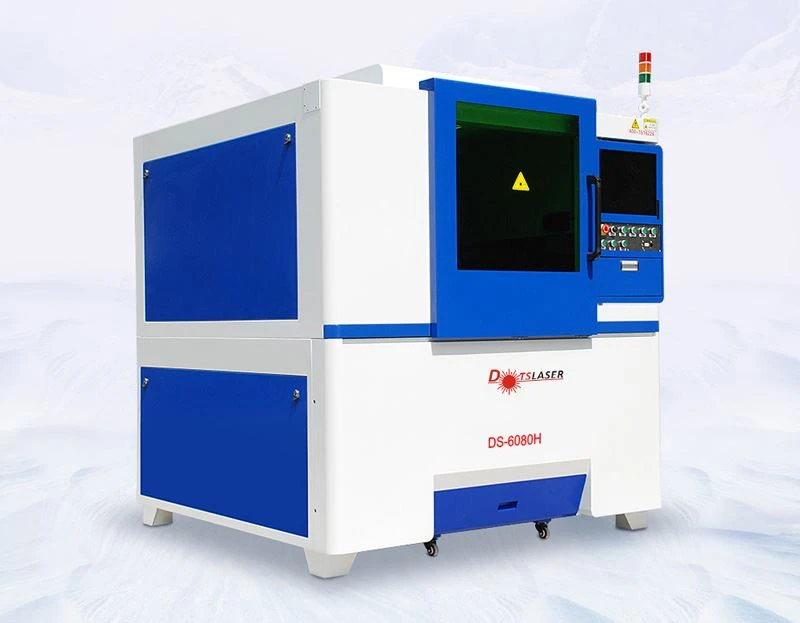

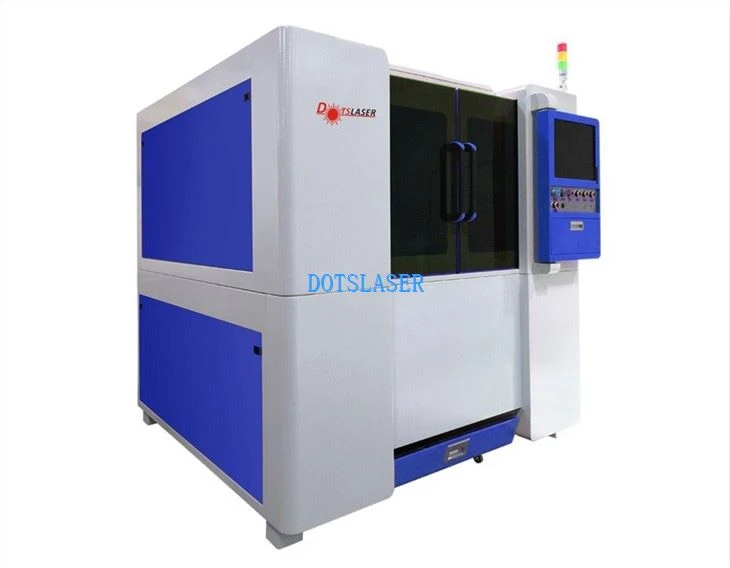

पीसीबी बोर्ड लेजर कटिंग
अधिकतम कटिंग 6 मिमी तांबा और एल्यूमीनियम सब्सट्रेट।
फ़ील्ड काटना वैकल्पिक है.
काटने की सामग्री विस्तृत है, जिसमें पीतल, तांबा, एल्यूमीनियम, स्टेनलेस स्टील, पीसीबी बोर्ड आदि शामिल हैं।
लेज़र पावर:1000W-3000W
पीसीबी बोर्ड लेजर कटिंग
उत्पाद विवरण
पीसीबी बोर्ड लेजर कटिंग में अनुप्रयोगों की एक विस्तृत श्रृंखला है और यह तांबा, एल्यूमीनियम, स्टेनलेस स्टील, लोहा, पीसीबी बोर्ड और चुंबकीय सामग्री जैसी कई सामग्रियों को संसाधित कर सकती है। प्रारूप का आकार वैकल्पिक है, और लंबाई को उपयोगकर्ता की प्रसंस्करण आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। काटने की गति तेज़ है, प्रभाव चिकना और सपाट है, चीरे पर कोई यांत्रिक तनाव नहीं है, और यह कतरनी गड़गड़ाहट के बिना चिकना और सपाट है।

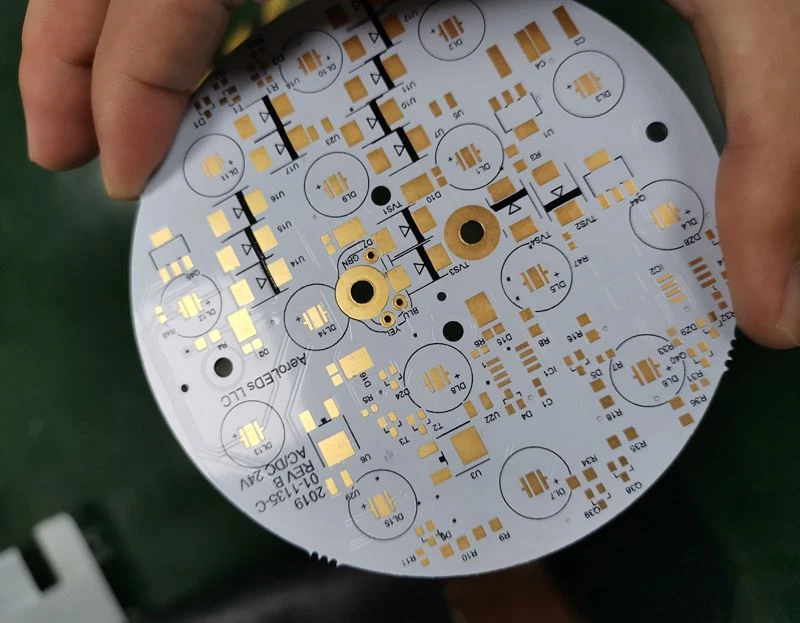

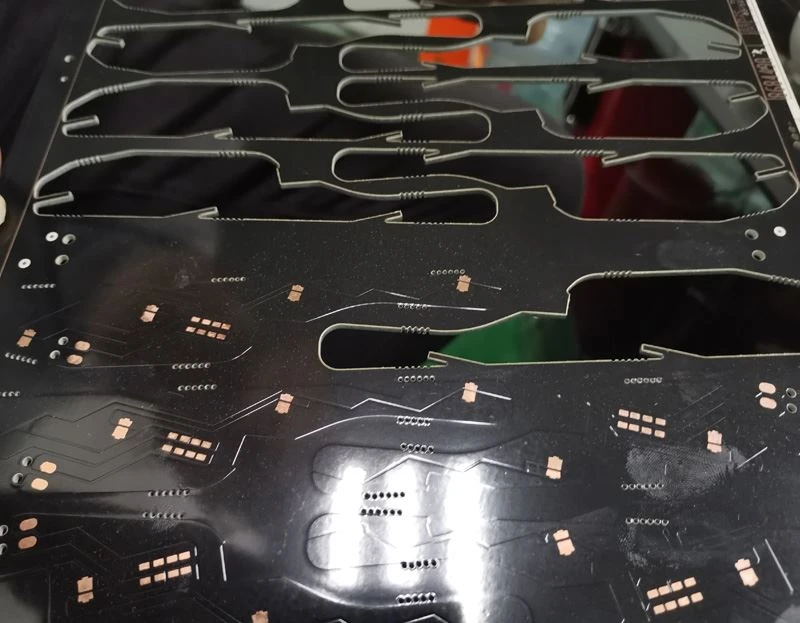

सबसे पहले, आइए देखें कि सटीक लेजर कटिंग सिस्टम द्वारा पीसीबी बोर्ड, सर्किट बोर्ड, कॉपर और एल्यूमीनियम सब्सट्रेट बोर्ड को कैसे काटें।
सुविधाएँ और प्रदर्शन
★ संगमरमर का आधार।
★ पूरी तरह से संलग्न गैन्ट्री डबल ड्राइव संरचना।
★ पर्यावरण संरक्षण वेंटिलेशन प्रणाली।
★ एंटी हाई लेजर रिफ्लेक्टिव फाइबर लेजर जनरेटर

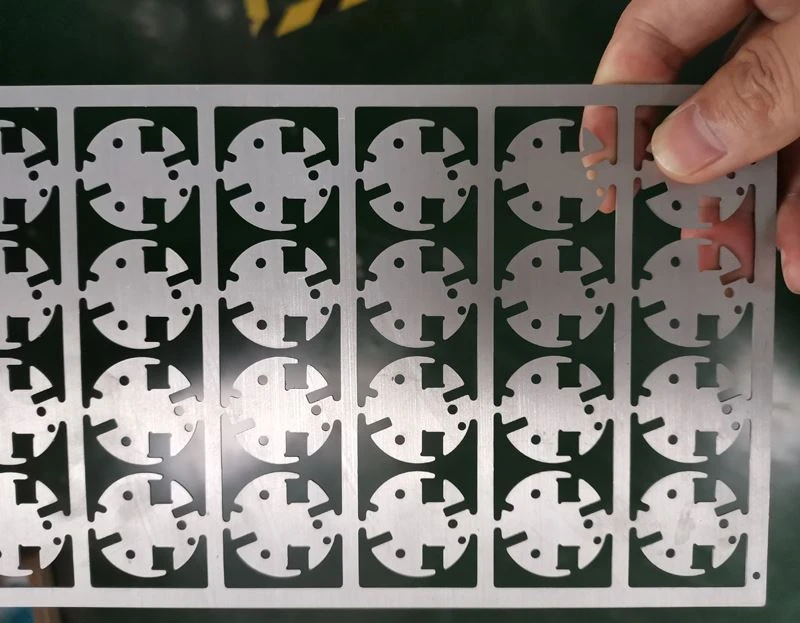

छोटे-प्रारूप वाले तांबे और एल्यूमीनियम सब्सट्रेट को काटना
★ 6 मिमी से कम की दीर्घकालिक बैच स्थिर कटिंग मोटाई, 6 मिमी तांबे और एल्यूमीनियम सब्सट्रेट की सीमा काटने की मोटाई;
★ प्रारूप का आकार वैकल्पिक है, और लंबाई को उपयोगकर्ता की प्रसंस्करण आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
★ प्रसंस्करण सामग्रियों की एक विस्तृत श्रृंखला, न केवल तांबे, एल्यूमीनियम को संसाधित कर सकती है, बल्कि स्टेनलेस स्टील, लोहा, पीसीबी बोर्ड, विभिन्न मिश्र धातुओं आदि को भी संसाधित कर सकती है।
तकनीकी मापदण्ड
| नमूना | डीएस-60680एच |
| लेजर शक्ति | 1000W/1500W/2000W/QCW750W |
| लेजर तरंग दैर्ध्य | 1070% सी 2% बी 110 एनएम |
| काटने की सीमा | 600 मिमी * 800 मिमी (अन्य रेंज अनुकूलन योग्य है) |
| कटिंग लाइन की चौड़ाई | 0.05~0.15मिमी(सामग्री पर निर्भर करता है) |
| मोटाई काटना | 3 मिमी/6 मिमी (एल्यूमीनियम, तांबा) से कम या उसके बराबर |
| काटने की गति | 5000-20000मिमी/मिनट(सामग्री पर निर्भर करता है) |
| काटने की सटीकता | ±0.02मिमी |
| हवा का दबाव काटना | 1.2-2.8एमपीए (उच्च दबाव नाइट्रोजन की सिफारिश की जाती है) |
| रेटेड बिजली की खपत | 10 किलोवाट/18 किलोवाट |
| बिजली की आपूर्ति | AC220V/60A, 380V/40A |
| शीतलक | पानी की मदद से ठंडा करने वाले उपकरण |
| काम का माहौल | कोई कंपन स्रोत नहीं, अच्छा वेंटिलेशन, तापमान 10~38 डिग्री |
| आयाम | एल 1820 मिमी * डब्ल्यू 1750 मिमी * एच 1950 मिमी |
| वज़न | 1800 किग्रा |
पीसीबी बोर्ड कटिंग सिस्टम का संक्षिप्त परिचय

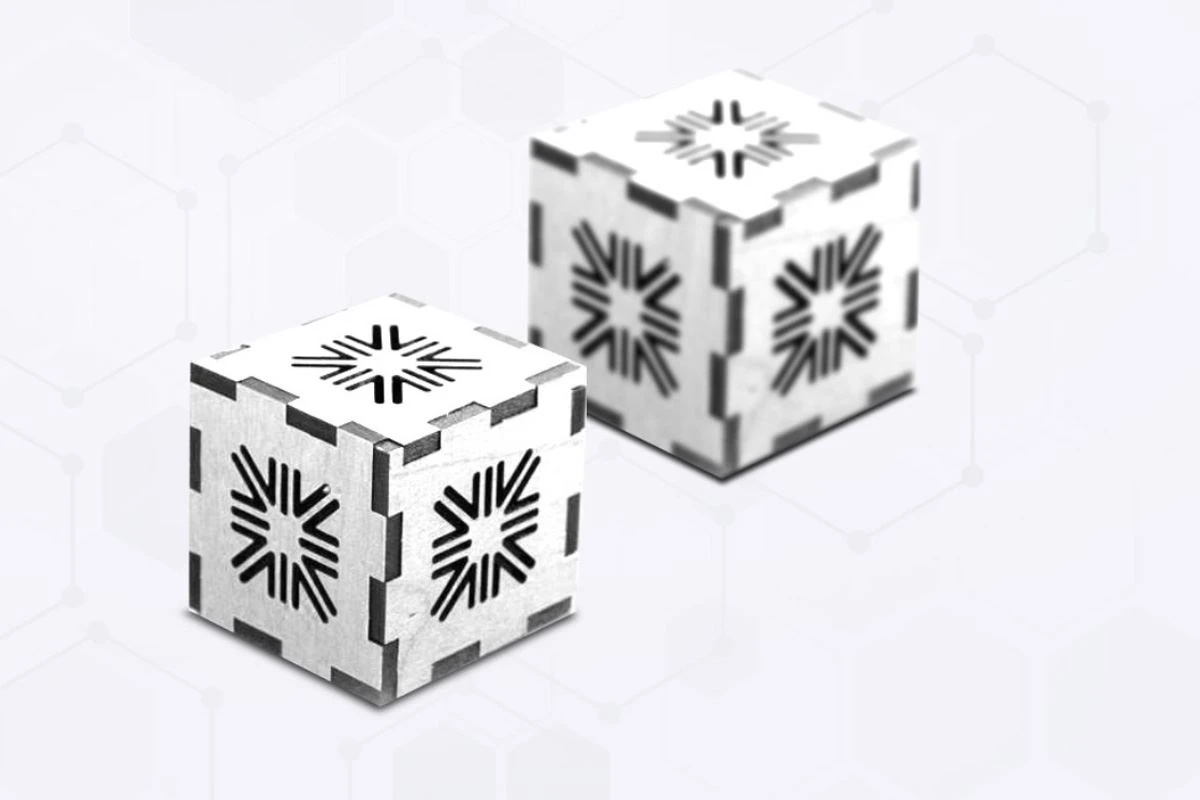

संकीर्ण कटिंग सीम, छोटी प्लेट विरूपण
★ लेजर कटिंग में छोटे ताप प्रभावित क्षेत्र और छोटे प्लेट विरूपण होते हैं
★ कटिंग सीम: {{0}}.05~0.15मिमी
★ लेजर काटने की गति तेज है, और काटने पर कोई यांत्रिक तनाव नहीं पड़ता है।
★ उच्च प्रसंस्करण सटीकता, अच्छी पुनरावृत्ति, सामग्री की सतह को कोई नुकसान नहीं ★ सटीकता: ± 0 .02 मिमी

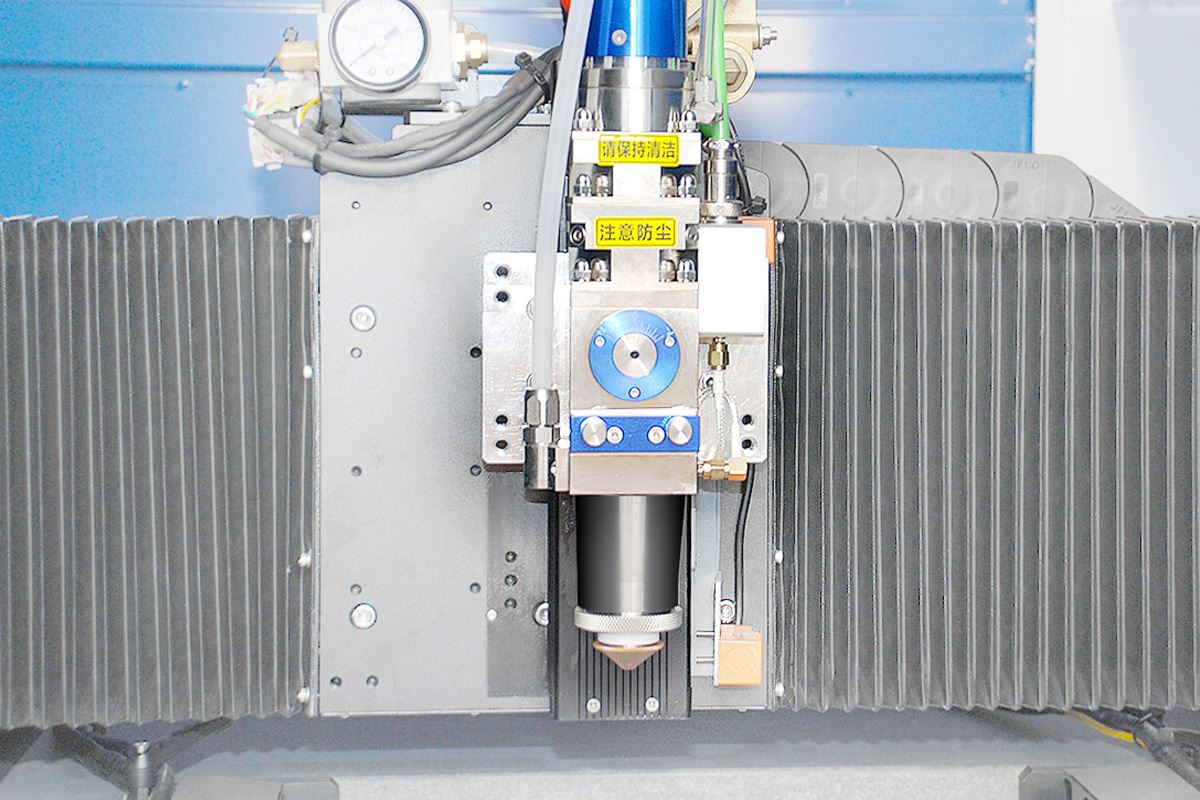

कटिंग पथ स्वचालित रूप से अनुकूलित है
★ DXF, GERBER जैसे कई फ़ाइल स्वरूपों के साथ संगत।
सक्रिय सुरक्षा प्रणाली
टक्कर-रोधी सुरक्षा
★काटने वाले सिर और काटने वाली सतह को हर समय सुरक्षित दूरी पर रखा जाता है। वहीं, टक्कर के खतरे को कम करने के लिए इसमें टच स्टॉप फंक्शन भी है।
बुद्धिमान यात्रा सुरक्षा
★ स्वचालित रूप से चलती भागों की ऑपरेटिंग रेंज का पता लगाता है, और जब कोई असामान्यता होती है, तो सिस्टम संवेदनशील प्रतिक्रिया देगा और उपकरणों की सुरक्षा सुनिश्चित करते हुए तुरंत रोकने का आदेश देगा।
सिस्टम स्मार्ट अलार्म.
★उपकरण स्व-जांच, मुख्य इंटरफ़ेस पर असामान्य अलार्म डिस्प्ले, छिपे हुए खतरों को कम करें और उपकरण असामान्यता जांच की दक्षता में सुधार करें।सी

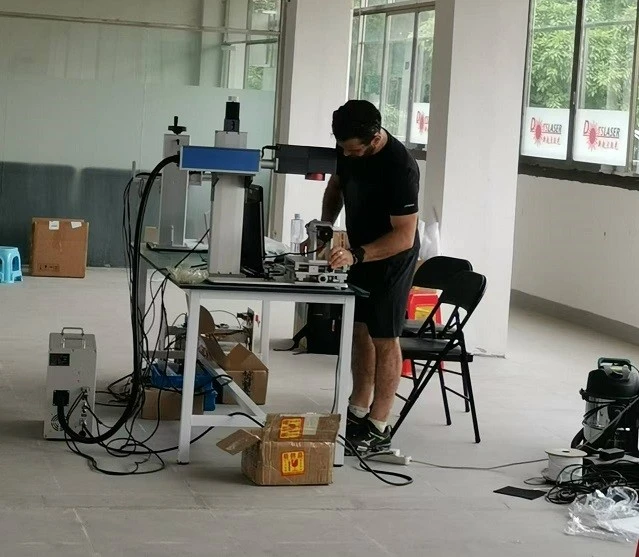

ग्राहक DOTSLASER के कारखाने में आता है
