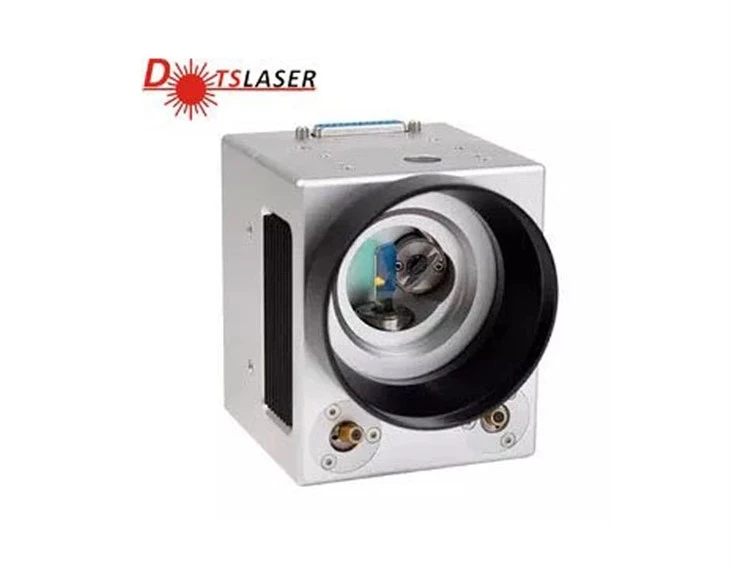

10 मिमी एपर्चर स्कैन हेड
10 मिमी एपर्चर स्कैन हेड
उत्पाद विवरण

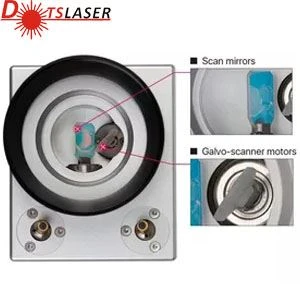

10 मिमी एपर्चर स्कैन हेड एक लेजर उत्कीर्णन प्रणाली के भीतर घटक को संदर्भित करता है जो स्कैनिंग मिरर के लिए 10 मिमी एपर्चर आकार की सुविधा देता है। स्कैन हेड्स, जिसे गैल्वेनोमीटर स्कैनर या गैल्वो-स्कैनर के रूप में भी जाना जाता है, लेजर बीम को सटीक रूप से डिफ्लेक्ट करने और निर्देशित करने के लिए जिम्मेदार हैं, जो एक सामग्री पर एक वांछित अंकन या उत्कीर्णन पैटर्न बनाने के लिए तेजी से बड़े पैमाने पर दर्पणों को महान सटीकता के साथ स्थानांतरित करते हैं।
10 मिमी एपर्चर के साथ स्कैन हेड के संदर्भ में, एक छोटे एपर्चर आकार का आमतौर पर मतलब है कि स्कैनर उच्च गति पर काम कर सकता है और बढ़ी हुई सटीकता प्रदान कर सकता है, जो कि जटिल विवरण और सटीक उत्कीर्णन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है। इस प्रकार का एपर्चर आकार आम तौर पर उच्च-शक्ति लेज़रों (जो आमतौर पर बड़े एपर्चर की आवश्यकता होती है) को समायोजित करने के लिए नहीं होता है, जिससे यह कम-शक्ति उत्कीर्णन अनुप्रयोगों के लिए बेहतर अनुकूल हो जाता है।
लेजर उत्कीर्णन प्रणाली का चयन करते समय, आवश्यक उत्कीर्णन सटीकता, जटिलता, कार्य क्षेत्र और लेजर शक्ति के आधार पर एपर्चर के आकार पर विचार करें। 10 मिमी एपर्चर स्कैन हेड छोटे कार्य क्षेत्रों में जटिल विवरण के लिए अच्छा प्रदर्शन करेगा, लेकिन बड़े पैमाने पर परियोजनाओं या उच्च-शक्ति लेज़रों की आवश्यकता वाले लोगों के लिए, एक बड़े एपर्चर आकार पर विचार करें।
10 मिमी एपर्चर स्कैन हेड एक ऑप्टिकल डिस्टेंस सेंसर है। इसमें सीडीडी ऑटो-पोजिशनिंग फ़ंक्शन, ऑटो-कर्कश फ़ंक्शन और राइज़ एंड संकोचन मुआवजा फ़ंक्शन है। लेजर कटिंग मशीन लेजर से उत्सर्जित एक लेजर बीम है, जो ऑप्टिकल पथ प्रणाली द्वारा एक उच्च शक्ति घनत्व लेजर बीम में केंद्रित है। लेजर बीम को वर्कपीस की सतह पर विकिरणित किया जाता है ताकि वर्कपीस को पिघलने या उबलते बिंदु तक पहुंचा जा सके।
10 मिमी एपर्चर स्कैन हेड में तेजी से स्कैनिंग स्पीड, फील्ड की लंबी गहराई और बड़े स्कैनिंग कोण की विशेषताएं हैं। यह उत्कृष्ट, मजबूत और संचालित करने में आसान है। इस स्कैन हेड में उच्च सिमुलेशन गति, कम शोर, उच्च सटीकता और उत्कृष्ट तापमान स्थिरता है। इसका प्रकाश-हस्तांतरित दर्पण चिकनी प्रकाश संचरण, उच्च तापमान प्रतिरोध और संक्षारण प्रतिरोध के साथ विशेष टेम्पर्ड सामग्री से बना है।
1। इनपुट एपर्चर: 10 मिमी
2। रैखिकता की अच्छी डिग्री, उच्च संकल्प छोटे बहाव, सटीक दोहराव की स्थिति
3। उच्च गति स्कैनिंग, स्थिर प्रदर्शन, छोटे शून्य बहाव, मजबूत विरोधी हस्तक्षेप
4. एक्स्टेंसिव एप्लिकेशन: लेजर डिफ्लेक्शन और दो-आयामी स्थानीयकरण, आदि।
5। तीन प्रकार के तरंग दैर्ध्य हैं, का चयन किया जा सकता है: 10.6um, 1064nm और 355nm।
तकनीकी मापदंड
|
कार्य -तापमान |
0-45 डिग्री |
|
|
रैखिकता |
99.9% |
|
|
सेटिंगसमय |
से कम या उसके बराबर0.5ms |
|
|
स्केल ड्रिफ्ट |
<40PPM/℃ |
|
|
शून्यअभिप्राय |
<15μrad।/ डिग्री |
|
|
8 घंटे से अधिक लंबे समय तक बहाव |
<0.5mRad |
|
|
आरएमएसमौजूदा |
2.0A |
|
|
पीक करंट |
15 ए (अधिकतम) |
|
|
अधिकतम स्कैनकोण |
±15डिग्री |
|
|
भंडारण तापमान |
-10 से +60 डिग्री |
|
|
संकल्प |
12μrad |
|
|
repeatability |
8μrad |
|
|
इनपुटछेद |
10। 0 मिमी |
|
|
बीम विस्थापन |
13.4 मिमी |
|
|
मोटरवज़न |
120g |
|
|
आवृत्ति |
700 हर्ट्ज से कम या बराबर |
|
|
वेवलेंथविकल्प |
355,532,840,1064,1550,10600, |
|
|
सर्वो ड्राइव बोर्ड विनिर्देशन |
||
|
इनपुट वोल्टेज |
± 15VDC |
|
|
इंटरफ़ेस सिग्नल |
डिजिटल |
Xy 2-100 |
|
अनुरूप |
±5V, ±10V |
|
|
अनुरूप सिग्नल इनपुट प्रतिरोध |
200KΩ±1% |
|
|
स्थिति सिग्नल इनपुट प्रतिरोध |
1KΩ±1% |
|
|
स्थिति सिग्नल इनपुट फैक्टर |
0। |
|
|
स्थिति सिग्नल आउटपुट पैमाने कारक |
0। |
|
|
कार्य -तापमान |
0-45 डिग्री |
|
|
आयाम (एल × डब्ल्यू × एच) |
75 × 50 × 28 मिमी |
|

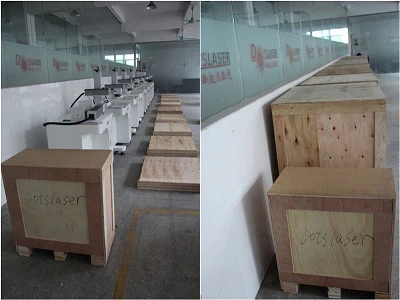

दैनिक पैकिंग
