सीओ -लेजर स्कैन हेड

CO₂ लेजर स्कैन हेड यह लेजर मार्किंग मशीन का एक महत्वपूर्ण घटक एक्सेसरी है, जिसमें मैपिंग की उच्च दक्षता, अच्छे ग्राफिक सटीकता और कोई विरूपण की विशेषताएं हैं, जो लेजर अंकन की गुणवत्ता और गति में बहुत सुधार करती है।
जांच भेजें
उत्पाद का परिचय

सीओ -लेजर स्कैन हेड

उत्पाद विवरण



CO₂ लेजर स्कैन हेड, जिसे गैल्वो स्कैनर या गैल्वेनोमीटर स्कैनर के रूप में भी जाना जाता है, CO₂ लेजर मार्किंग या उत्कीर्णन प्रणालियों में एक प्रमुख घटक है। यह तेजी से और सटीक रूप से चलती दर्पण द्वारा उत्कीर्ण सामग्री पर लेजर बीम को सटीक रूप से पुनर्निर्देशित करने के लिए जिम्मेदार है। इन स्कैनर को विशेष रूप से CO₂ लेज़रों के साथ काम करने के लिए डिज़ाइन किया गया है, जो आमतौर पर लकड़ी, ऐक्रेलिक, कांच, कागज, चमड़े और बहुत कुछ जैसी सामग्री को चिह्नित और उत्कीर्णन के लिए उपयोग किया जाता है।







CO₂ लेजर स्कैन हेड्स में निम्नलिखित मुख्य घटक होते हैं:

गैल्वेनोमीटर मोटर्स

 ये मोटर्स विद्युत संकेतों को यांत्रिक गति में परिवर्तित करके दर्पण की स्थिति को नियंत्रित करते हैं। उच्च गुणवत्ता वाले गैल्वेनोमीटर मोटर्स तेज और सटीक आंदोलनों को सक्षम करते हैं, जिसके परिणामस्वरूप तेजी से उत्कीर्णन गति और सटीकता में सुधार होता है।

दर्पण

 स्कैन हेड में दर्पण सामग्री पर लेजर बीम को प्रतिबिंबित करने और निर्देशित करने के लिए जिम्मेदार हैं। उन्हें एक ऐसी सामग्री से बनाया जाना चाहिए जो CO₂ लेजर वेवलेंथ के लिए अत्यधिक चिंतनशील है, आमतौर पर एक सोने या ढांकता हुआ कोटिंग के साथ, CO₂ लेज़रों से जुड़े ऊर्जा स्तर को बनाए रखने के लिए।

लेंस

 स्कैन हेड के अंदर का लेंस सामग्री पर लेजर बीम को ठीक से ध्यान केंद्रित करने के लिए जिम्मेदार है, जिसके परिणामस्वरूप स्वच्छ और सटीक निशान या उत्कीर्णन होता है। यह तकनीक हमें आसानी और सटीकता के साथ सामग्री की एक विस्तृत श्रृंखला पर सुंदर और जटिल डिजाइन बनाने में सक्षम बनाती है।

नियंत्रण इलेक्ट्रॉनिक्स

 नियंत्रण इलेक्ट्रॉनिक्स प्रभावी रूप से लेजर अंकन प्रणाली के महत्वपूर्ण घटकों जैसे कि गैल्वो स्कैनर, लेजर स्रोत और नियंत्रण सॉफ्टवेयर के महत्वपूर्ण घटकों के बीच संचार की सुविधा प्रदान करते हैं।

विशेषताएँ


 CO₂ लेजर स्कैन हेड में उत्कृष्ट समग्र प्रदर्शन के साथ कम बहाव, उच्च स्थिति सटीकता और विश्वसनीय और स्थिर संचालन है। यह विभिन्न तरंग दैर्ध्य और बिजली के स्तर के लेंस को समायोजित कर सकता है, और दीर्घकालिक प्रणाली स्थिरता सुनिश्चित करते हुए, अधिकांश आवेदन आवश्यकताओं को पूरा कर सकता है।



 CO₂ लेजर स्कैन हेड सख्त सामग्री निरीक्षण से गुजरता है और एक परिपक्व विनिर्माण प्रक्रिया का उपयोग करता है। दोलन मिरर सिस्टम एक उच्च परिशुद्धता और उच्च गति वाले सर्वो नियंत्रण प्रणाली है जो एक ड्राइविंग बोर्ड और हाई-स्पीड ऑसिलेटिंग मोटर से बना है, जिसका उपयोग मुख्य रूप से लेजर मार्किंग, लेजर आंतरिक उत्कीर्णन, स्टेज लाइटिंग कंट्रोल, लेजर पंचिंग, और बहुत कुछ के लिए किया जाता है। यह एक समायोज्य अंकन रेंज, तेजी से प्रतिक्रिया समय, उच्च अंकन गति और ऑप्टिकल पथ के अच्छे सीलिंग प्रदर्शन का दावा करता है। लेख को एक सकारात्मक स्वर बनाए रखना चाहिए और नकारात्मक सामग्री से बचना चाहिए।

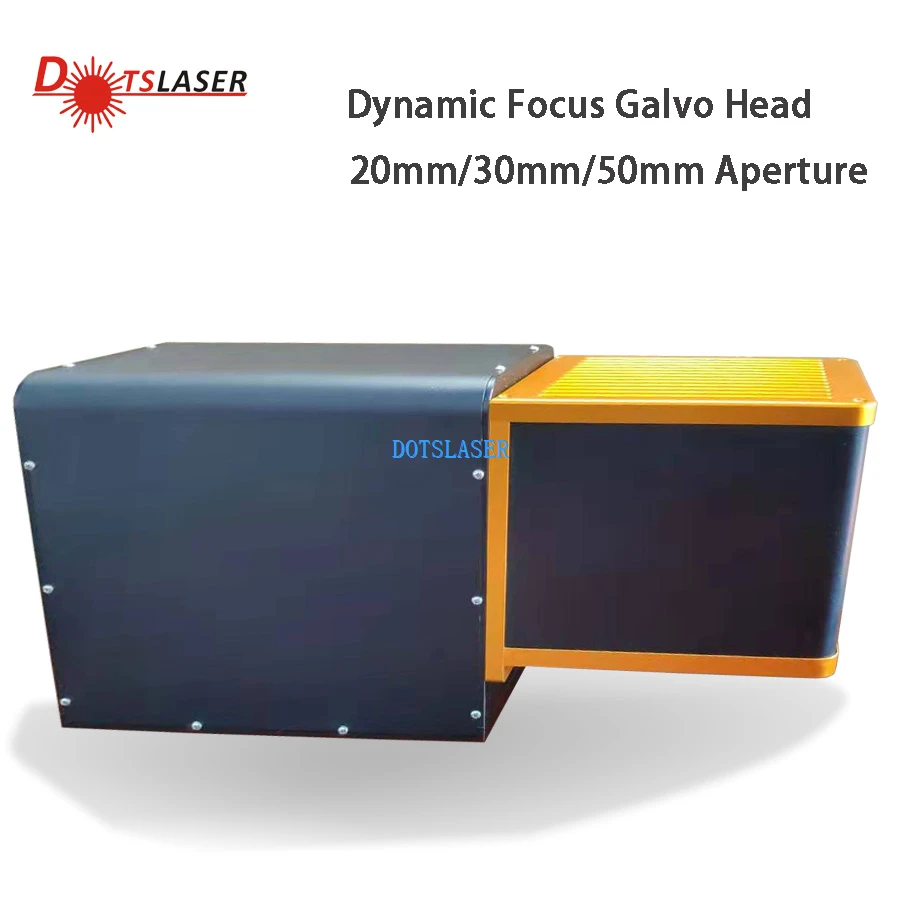

Dynamic galvo head


उत्पाद पैरामीटर

लेजर प्रकार 10600NM RF CO2लेजर स्रोत
कार्य क्षेत्र 300 × 300 मिमी ~ 1200 × 1200 मिमी
इनपुट बीम आकार 2.5 ~ 10 मिमी
X & y कुल्हाड़ी दर्पण एपर्चर आकार 20 मिमी/30 मिमी/50 मिमी
रेखा अंकन गति 8 से कम या बराबर, 000 मिमी/एस
स्थिति गति 1 00, 00 मिमी/एस
लेखन गति 125cps
चरण प्रतिक्रिया समय (पूर्ण पैमाने का 1%) 940US
चरण प्रतिक्रिया समय (पूर्ण पैमाने का 10%) 1500US
ट्रैकिंग त्रुटि समय 440US से कम या बराबर
त्रुटि और परिशुद्धता रैखिकता 99.9%
पुनरावृत्ति (आरएमएस) < 8μrad
त्रुटि प्राप्त करना < 5mrad
शून्य ऑफसेट < 5mrad
8 घंटे से अधिक समय तक बहाव < 0। 5mrad
स्केल बहाव < 40ppm/ डिग्री
शून्य बहाव < 15μrad/ डिग्री
पैकेजिंग विवरण निर्यात की गई लकड़ी के मामले या अपनी आवश्यकताओं के अनुसार
गारंटी 1 वर्ष
बिक्री के बाद सेवा प्रदान की ऑनलाइन समर्थन



शक्ति और संकेत



इनपुट वोल्टेज ± 24VDC
वर्तमान मूल्यांकित 4A
इंटरफ़ेस संकेत
डिजिटल Xy 2-100
मशीनरी स्कैन कोण ± 12.5 डिग्री



CO₂ लेजर स्कैन हेड का चयन कैसे करें?

 CO₂ लेजर स्कैन हेड का चयन करते समय, अपनी परियोजना की विशिष्ट आवश्यकताओं के आधार पर स्कैनिंग गति, सटीकता और एपर्चर आकार जैसे कारकों पर विचार करें। इसके अतिरिक्त, आपके लेजर सिस्टम और कंट्रोल सॉफ्टवेयर के साथ संगतता सुचारू संचालन के लिए आवश्यक है। अंत में, एक प्रतिष्ठित ब्रांड चुनने से आपके CO₂ लेजर अंकन या उत्कीर्णन प्रणाली के लिए गुणवत्ता, विश्वसनीयता और दीर्घायु सुनिश्चित हो सकता है।



 CO₂ लेजर स्कैन हेड यह लेजर मार्किंग मशीन का एक महत्वपूर्ण घटक एक्सेसरी है, जिसमें मैपिंग की उच्च दक्षता, अच्छे ग्राफिक सटीकता और कोई विरूपण की विशेषताएं हैं, जो लेजर अंकन की गुणवत्ता और गति में बहुत सुधार करती है। यह स्कैनिंग गति और दोहराने की स्थिति सटीकता का एक नया स्तर प्राप्त करता है। हम सर्वोत्तम फोकस गुणवत्ता और स्थिर प्रक्रिया मापदंडों की गारंटी के लिए सभी ऑप्टिकल घटकों को ठीक से अनुकूलित और कमीशन करते हैं।

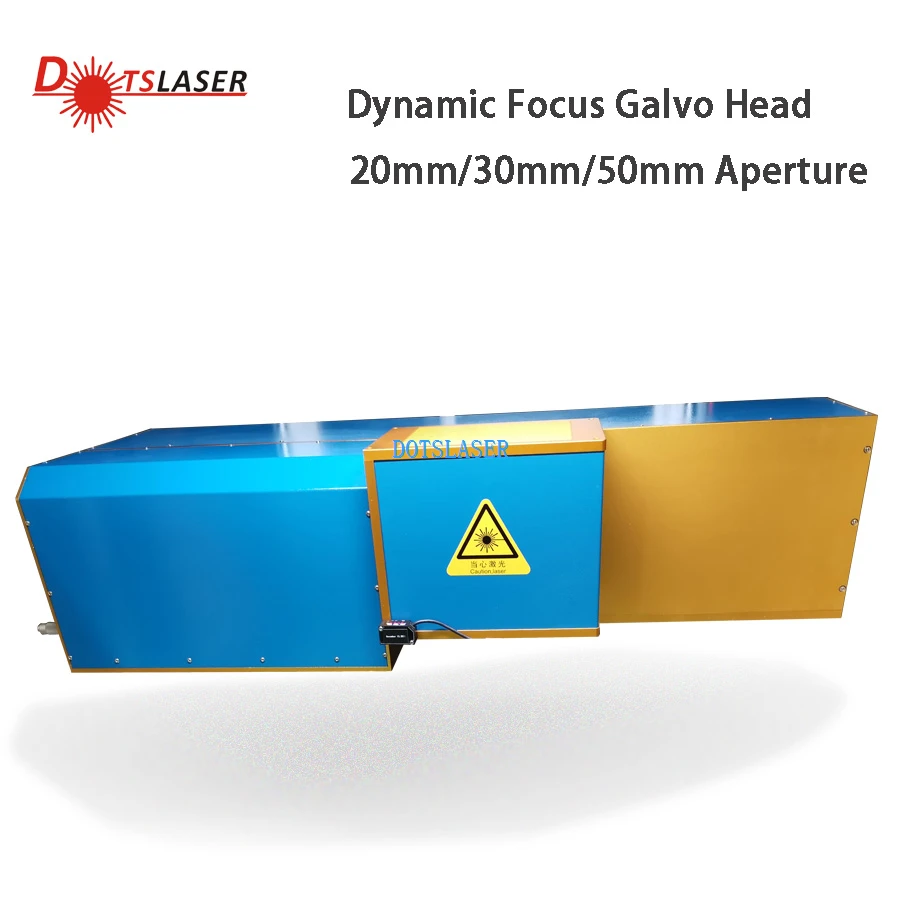

Dynamic galvo head-4


1। गुणवत्ता आश्वासन और बिक्री के बाद सेवा

 उपकरणों की वारंटी अवधि 12 महीने होगी क्योंकि उपकरण ग्राहकों द्वारा उपयोग किए जाने के बाद, स्थापना और डिबगिंग पूरी हो जाती है और उपकरण मांगकर्ता द्वारा स्वीकार किए जाते हैं। Dotslaser उत्पाद के बिक्री के बाद की सेवा कार्य के लिए बहुत महत्व देता है, एक बार जब उत्पाद उपयोगकर्ता को वितरित कर दिया जाता है, तो कंपनी ने तुरंत उपयोगकर्ताओं के बाद सेवा फ़ाइल की स्थापना की, और नियमित रूप से उपयोगकर्ता के उत्पाद उपयोग की स्थिति को ट्रैक करें, सभी को हल करें और उत्तर दें उपयोगकर्ता की समस्याएं, उपकरण की विफलता के बारे में उपयोगकर्ता की अधिसूचना जानकारी प्राप्त हुई, कंपनी के श्रमिक 2 घंटे के भीतर तेजी से प्रतिक्रिया दे सकते हैं। यदि टेलीफोन मार्गदर्शन का निवारण करना मुश्किल है, तो हमारी कंपनी के तकनीकी कर्मचारी सहायता प्रदान करने के लिए 24 घंटे के भीतर ग्राहक साइट पर पहुंच सकते हैं।



2। स्थापना और डिबगिंग

 मशीन की स्थापना से पहले, हमारा कारखाना आपको एक बुनियादी संरचना स्थापना फ़ाइल की पेशकश करेगा, वहां आपको 2 सप्ताह की डिलीवरी की अच्छी जरूरत है, डॉट्सलसर के इंजीनियर आपकी साइट पर पहुंचेंगे और फिर से मशीन का निरीक्षण करेंगे। सभी शर्तें उपकरणों की स्थापना और कमीशन आवश्यकताओं को पूरा करती हैं, उपकरण समय में परिवहन करेंगे। उपकरणों की स्थापना और कमीशन का समय लगभग पांच कार्य दिवस है, पहले तीन दिन सिस्टम के उपयोग से जुड़े होते हैं, और सिस्टम सेवा परियोजना के बाद चालू होता है। इंजीनियर अगले दो दिनों में बुनियादी रखरखाव प्रक्रियाओं और उपकरणों की सामान्य परिचालन विशेषताओं पर योग्य ऑपरेटरों को प्रशिक्षित करेगा



3। सेवा समर्थन

 यदि वारंटी अवधि के दौरान सिस्टम के किसी भी हिस्से के साथ कोई समस्या है, तो डॉट्सलेसर अच्छी तरह से प्रशिक्षित सेवा इंजीनियर सेलफोन कॉल प्रदान करने या ऑन-साइट सेवा शुरू करने के लिए तैयार हैं, यदि मशीन को वारंटी अवधि के दौरान कोई समस्या है, तो कृपया हमसे सीधे संपर्क करें तू
