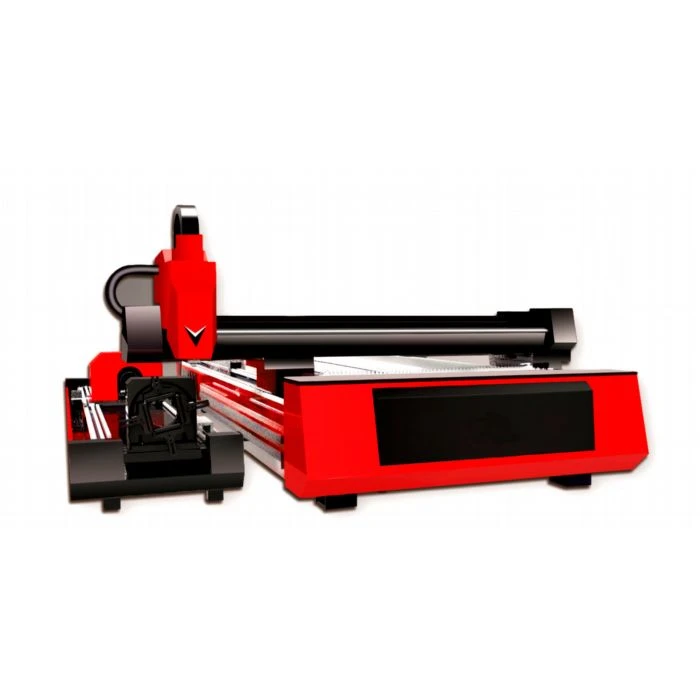

लेजर कटिंग मशीन सिस्टम में आम तौर पर एक लेजर जनरेटर, एक (बाहरी) बीम ट्रांसमिशन घटक, एक कार्यक्षेत्र (मशीन उपकरण), एक माइक्रो कंप्यूटर संख्यात्मक नियंत्रण कैबिनेट, एक कूलर और एक कंप्यूटर (हार्डवेयर और सॉफ्टवेयर) होता है।
1) मशीन उपकरण का मुख्य मशीन हिस्सा: लेजर काटने की मशीन का मशीन हिस्सा, यांत्रिक भाग जो एक्स, वाई, और जेड अक्षों के आंदोलन को महसूस करता है, जिसमें काटने का काम मंच भी शामिल है। इसका उपयोग वर्कपीस को काटने के लिए किया जाता है और इसे नियंत्रण कार्यक्रम के अनुसार सही और सटीक रूप से स्थानांतरित कर सकता है, आमतौर पर एक सर्वो मोटर द्वारा संचालित होता है।
2) लेजर जनरेटर: एक उपकरण जो लेजर प्रकाश स्रोत उत्पन्न करता है। लेज़र कटिंग के प्रयोजन के लिए, कुछ अवसरों को छोड़कर जहाँ YAG सॉलिड-स्टेट लेज़रों का उपयोग किया जाता है, उनमें से अधिकांश उच्च विद्युत-ऑप्टिकल रूपांतरण दक्षता और उच्च आउटपुट पावर के साथ CO2 गैस लेज़रों का उपयोग करते हैं। क्योंकि लेज़र कटिंग के लिए उच्च बीम गुणवत्ता की आवश्यकता होती है, सभी लेज़रों को काटने के लिए उपयोग नहीं किया जा सकता है। गाऊसी मोड 1500W से कम, लो-ऑर्डर मोड कार्बन डाइऑक्साइड लेजर 100W-3000W, और मल्टीमोड 3000W से ऊपर के लिए उपयुक्त है।
3) बाहरी ऑप्टिकल पथ: अपवर्तक दर्पण, लेजर को आवश्यक दिशा में मार्गदर्शन करने के लिए प्रयोग किया जाता है। बीम पथ को खराब होने से बचाने के लिए, सभी दर्पणों को एक सुरक्षात्मक आवरण द्वारा संरक्षित किया जाना चाहिए, और लेंस को दूषित होने से बचाने के लिए एक स्वच्छ सकारात्मक दबाव सुरक्षात्मक गैस पेश की जानी चाहिए। अच्छे प्रदर्शन के साथ लेंस का एक सेट एक बीम को बिना किसी विचलन कोण के एक असीम रूप से छोटे स्थान पर केंद्रित करेगा। आम तौर पर, 5.0 इंच की फोकल लंबाई वाले लेंस का उपयोग किया जाता है। 7.5-इंच लेंस का उपयोग केवल मोटी सामग्री>12mm के लिए किया जाता है।
4) संख्यात्मक नियंत्रण प्रणाली: एक्स, वाई, जेड अक्ष के आंदोलन को महसूस करने के लिए मशीन टूल को नियंत्रित करें, और लेजर की आउटपुट पावर को भी नियंत्रित करें।
5) विनियमित बिजली की आपूर्ति: लेजर, सीएनसी मशीन टूल और बिजली आपूर्ति प्रणाली के बीच जुड़ा हुआ है। बाहरी पावर ग्रिड से हस्तक्षेप को रोकने में मुख्य रूप से भूमिका निभाते हैं।
6) कटिंग हेड: इसमें मुख्य रूप से कैविटी, फोकसिंग लेंस होल्डर, फोकसिंग लेंस, कैपेसिटिव सेंसर और सहायक गैस नोजल जैसे हिस्से शामिल हैं। कटिंग हेड ड्राइविंग डिवाइस का उपयोग प्रोग्राम के अनुसार Z अक्ष के साथ चलने के लिए कटिंग हेड को चलाने के लिए किया जाता है, और यह एक सर्वो मोटर और एक स्क्रू या गियर और अन्य ट्रांसमिशन भागों से बना होता है।
7) ऑपरेटिंग टेबल: पूरे कटिंग डिवाइस की कार्य प्रक्रिया को नियंत्रित करने के लिए उपयोग किया जाता है।
8) वाटर चिलर: लेजर जनरेटर को ठंडा करने के लिए इस्तेमाल किया जाता है। लेजर एक ऐसा उपकरण है जो विद्युत ऊर्जा को प्रकाश ऊर्जा में परिवर्तित करता है। उदाहरण के लिए, CO2 गैस लेजर की रूपांतरण दर आम तौर पर 20% है, और शेष ऊर्जा गर्मी में परिवर्तित हो जाती है। लेजर जनरेटर को सामान्य रूप से काम करने के लिए ठंडा पानी अतिरिक्त गर्मी को दूर ले जाता है। चिलर बाहरी प्रकाश पथ परावर्तक और मशीन उपकरण के फोकस दर्पण को भी ठंडा करता है ताकि स्थिर बीम संचरण गुणवत्ता सुनिश्चित हो सके और अत्यधिक तापमान के कारण लेंस को विकृत या टूटने से प्रभावी ढंग से रोका जा सके।
9) गैस सिलेंडर: लेजर कटिंग मशीन काम करने वाले मध्यम गैस सिलेंडर और सहायक गैस सिलेंडर सहित, लेजर ऑसीलेशन के लिए औद्योगिक गैस के पूरक और काटने वाले सिर के लिए सहायक गैस की आपूर्ति के लिए उपयोग किया जाता है।
10) एयर कंप्रेसर, एयर स्टोरेज टैंक: संपीड़ित हवा प्रदान करें और स्टोर करें।
११) एयर कूलिंग ड्रायर, फिल्टर: लेजर जनरेटर और बीम पथ को स्वच्छ और शुष्क हवा की आपूर्ति करने के लिए उपयोग किया जाता है ताकि पथ और परावर्तक सामान्य रूप से काम कर सकें।
12) वेंटिलेशन डस्ट कलेक्टर: प्रसंस्करण के दौरान उत्पन्न धुएं और धूल को निकालें, और फ़िल्टरिंग उपचार करें, ताकि निकास गैस का निर्वहन पर्यावरण संरक्षण मानकों को पूरा करे।
13) स्लैग डिस्चार्ज मशीन: प्रसंस्करण के दौरान उत्पन्न बचे हुए और स्क्रैप को हटा दें।
